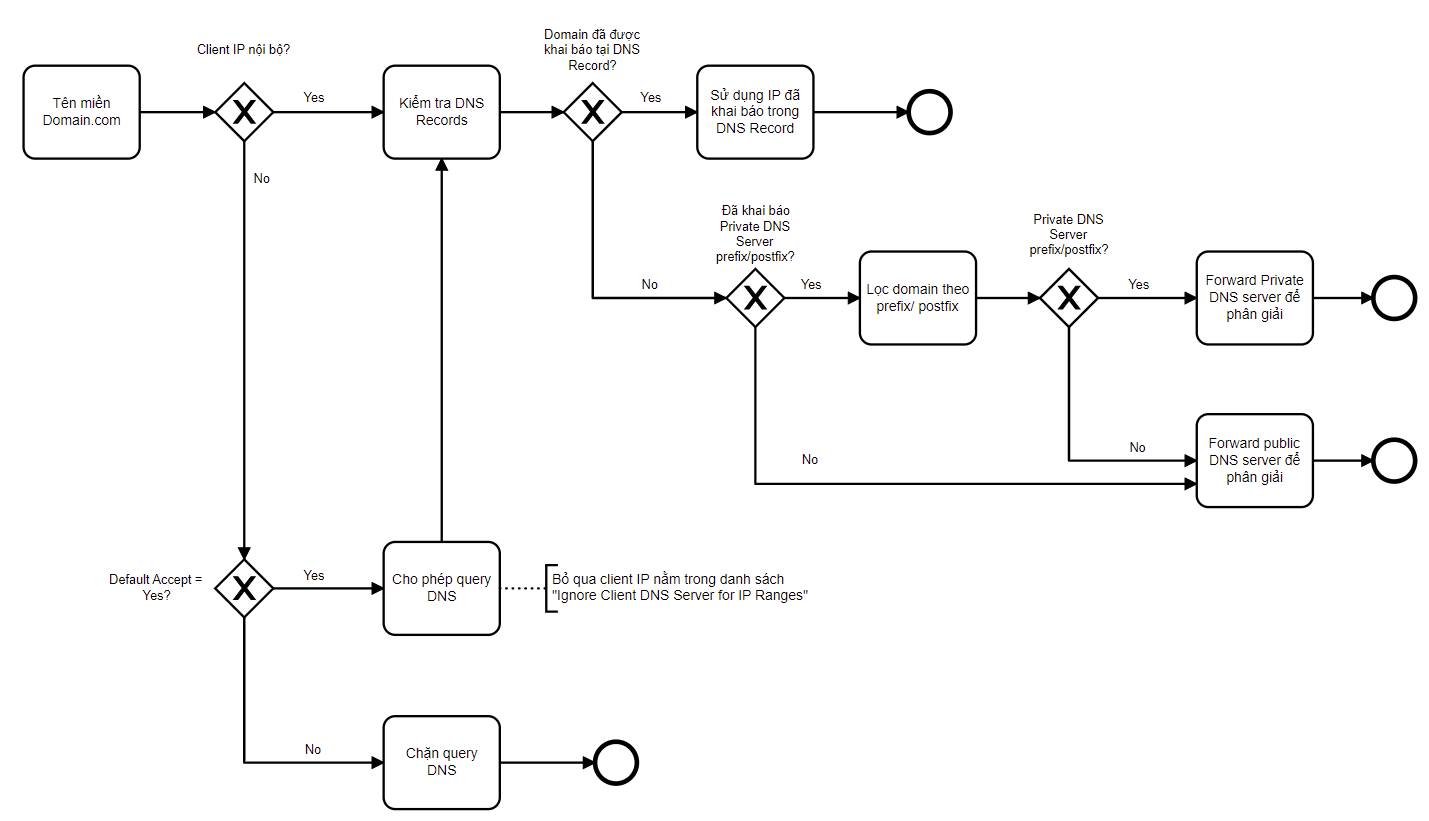

Để sử dụng và config DNS server, ta cần hiểu hoạt động của DNS theo sơ đồ sau:

Việc cần phải chia thành luồng hoạt động trên sử dụng 3 loại DNS là:

  • Upstream DNS server (Public DNS): DNS server công khai
  • Private Upstream DNS server (Private DNS): DNS server riêng tư
  • DNS record: Lưu trữ IP và domain của các ứng dụng nội bộ, nhờ đó ứng dụng không thể được phân giải bởi các DNS Server khác, đảm bảo an toàn thông tin

1. SDP Settings

Tên trường

Mô tả

Điều kiện nhập

Khi user đăng nhập lần đầu trên thiết bị mới, thiết bị sẽ cần đăng ký với admin để có thể truy cập hệ thống

Khi đăng ký thành công, device sẽ được cấp 1 chứng chỉ thiết bị (certification) để xác minh thiết bị.


Client expired duration

Thời gian chứng chỉ thiết bị hết hạn

Numeric (Chỉ số dương)

Đơn vị: Giờ

Gateway expired durationThời gian gateway của chứng chỉ thiết bị hết hạn

Numeric (Chỉ số dương)

Đơn vị: Giờ

Ignore Client DNS Server for IP RangesCác Client có IP nằm trong danh sách sẽ bị bỏ qua

Nhập dải IP

Ví dụ: 10.0.0.0/8

Use M-Suite as Client DNS Server

Cho phép sử dụng M-Suite server để phân giải IP:

  • True: Sử dụng M-Suite làm DNS server
  • False: Không sử dụng M-Suite làm DNS server
Chọn True/False

2. DNS server settings - Cấu hình DNS Server

Tên trường

Mô tả

Điều kiện nhập
Default accept
  • True: Cho phép tất cả IP được query M-Suite DNS server
  • False: Chỉ các IP đến từ thiết bị sử dụng M-Suite Agent mới được phép query M-Suite DNS Server
Chọn True/False
Private upstream DNS serverĐịa chỉ Private DNS Server

Nhập IP & Port

Ví dụ: 1.1.1.1:1053

Private upstream DNS server postfixesHậu tố của domain được phân giải bằng Private DNS serverFreetext
Ví dụ: viettel.com
Private upstream DNS server prefixesTiền tố của domain được phân giải bằng Private DNS server

Freetext

Ví dụ: admin.mobilitysuite

Upstream DNS serverĐịa chỉ Public DNS Server

Nhập IP & Port

Ví dụ: 1.1.1.1:1053

3. Configuration Test - Kiểm thử DNS Server

Sau khi cấu hình thành công, admin có thể test DNS server như sau:

  1. Click "Edit settings" tại mục DNS server settings
  2. Click "Test config"
  3. Điền Domain muốn test phân giải tại mục Domain
    Ví dụ: google.com
  4. Kết quả sẽ được trả ra tại mục Test progress. Admin có thể xem thêm các thông tin:
    Show debug info: Thông tin hỗ trợ debug nếu kết quả test thất bại
    Show result: Xem chi tiết kết quả phân giải domain. Ví dụ: 142.251.220.110:google.com
